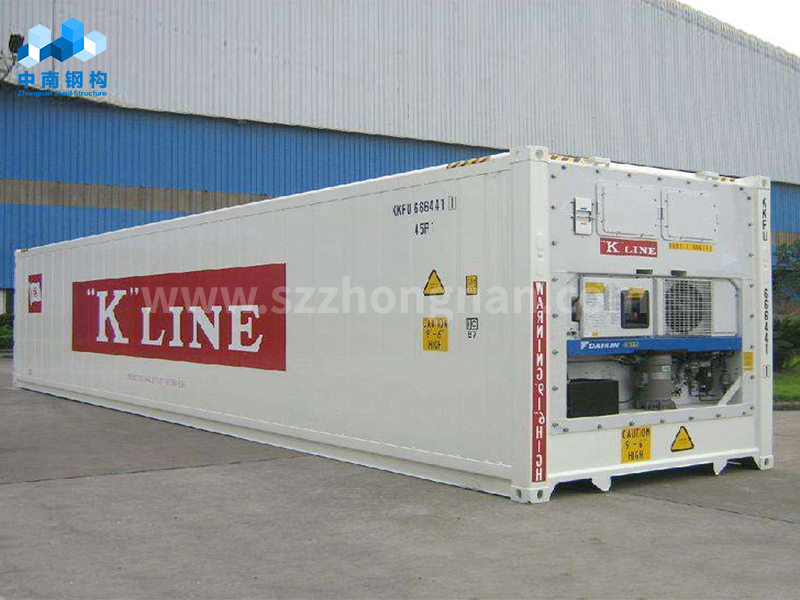

冷藏集装箱的尺寸很多,可以定制,那么如何优化冷藏集装箱的结构设计呢?中南小编发现:优化结构设计的总体原则是满足ISO在标准和箱主对箱体基本强度要求的前提下,根据强度试验结果和等强度设计原则进行优化设计,大大降低箱体重量。
如果变形量大,除了提高强度外,强度也会适当降低。
设计时要充分利用平板折筋大幅度提高强度的原理,采用不同的弯曲方法来满足各部位的强度要求,尤其是薄板折筋。只要设计合理,相应的额外加强件就可以取消。
(1)在设计中,冷藏集装箱的门通道应尽可能扩大,方便箱主运输,可提高箱长方向,确保其刚度;
(2)由于冷却器连接后强度和刚度提高,设计应充分利用这一点,可适当减小端框板壁厚,减轻重量;
(3)为了使箱体能够承受较大的外部冲击,防止凹陷或变形,建议外板采用较厚的钢板,内板采用较薄的钢板,既不改变整体强度和刚度,也不增加材料。
例如,外角柱应设计得比内角柱厚。
此外,强度设计还应考虑箱体寿命和腐蚀的关键;
(4)为实现箱内冷空气循环的平稳效果,在设计内壁压筋结构时,应尽量避免冷空气出口到地板上表面的高线和地板上表面T-FLOOR通道阻力和压力损失。
因此,有必要减少风道截面的变化,防止局部涡流,影响气流的畅通。
同时,应减少直角弯曲,以减少压力损失;对于回风口,应尽量增加,特别是在货物限高线以上区域,回风口阻挡越小越好,但不能影响其他性能。
内板下部可增加防擦板,可采用铆接挡水板,高位置可增加防擦能力,不影响外观;外顶是主要防水部件,运输过程中经常发生外顶凹陷,或由于顶板强度不足,在自重和惯性作用下产生凹陷。
因此,外顶很容易经常长时间积水,很容易生锈。
制造时,外顶和中间凸起3~5mm,装配时,中间支撑外顶略凸,有利于排水。
